Датчики уровня

сыпучих материалов

               ОПИСАНИЕ:

• Ротационный датчик-реле уровня серии ДУ, в зависимости от условий установки может использоваться как сигнализатор заполнения, опустошения или уровня в силосах хранения, в промежуточных бункерах, технологических емкостях, практически со всеми сыпучими материалами.

• Благодаря простой и надежной конструкции, возможности работы в широком диапазоне температур (-40...+400) датчик может быть адаптирован под экстремальные технологические процессы.

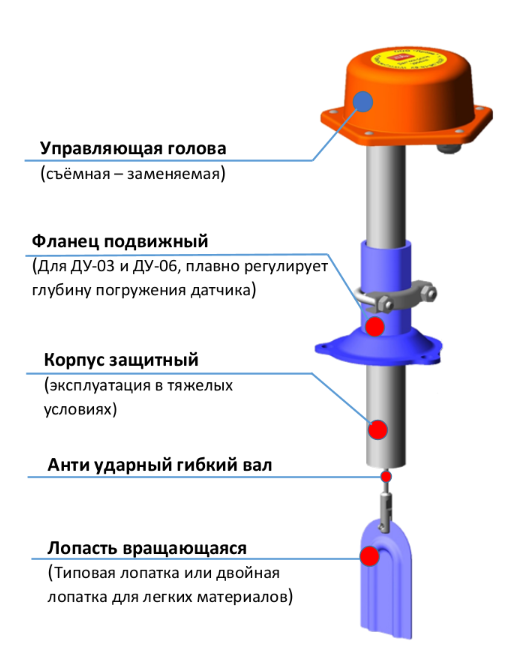

• Измерительная лопасть, закрепленная на гибком валу, вращается при помощи электромотора.

• Когда материал достигает уровня лопасти, вращение прекращается.

• Возникающий реактивный момент переключает сигнальный выход. Мотор отключается.

• Когда лопасть освобождается от материала, встроенный пружинный механизм включает мотор, выходной сигнал меняется.

          ТЕХНИЧЕСКИЕ

        ХАРАКТЕРИСТИКИ:

• Напряжение питания — ~220, ~110, ~24, = 24

• Температура контролируемой среды — -40...+400 °С

• Сигнальный выход — Переключающий контакт реле 250В/1А

• Материал управляющей головки— Ударопрочный пластик полиамид

• Материал корпуса — Оцинкованная сталь

• Материал измерительной лопатки— Оцинкованная сталь

ОПЦИИ ДЛЯ ДАТЧИКОВ УРОВНЯ:

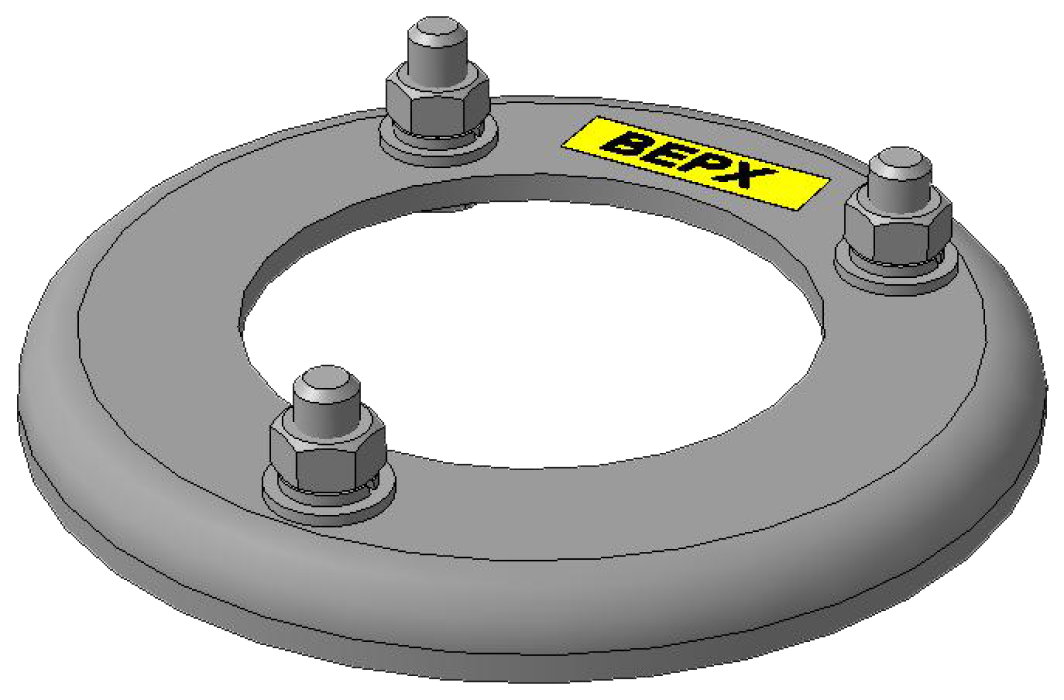

Монтажная деталь «ПД-3»
Облегчает монтаж датчиков уровня на действующем оборудовании.
Внутренний диаметр 84 мм
Внешний диаметр 132 мм

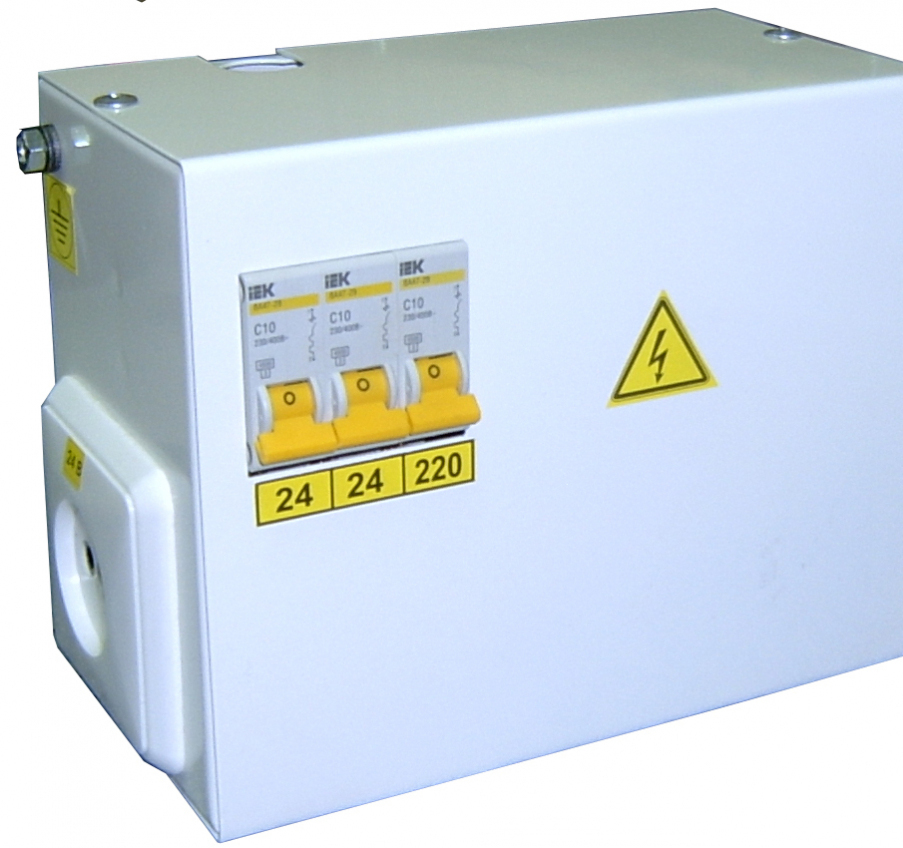

Блок питания переменного тока ≈24В «БП-220/24»
Питание датчиков с переменным напряжением 24 В и частотой 50 Гц.
Возможность подключения до 50 датчиков одновременно.

Типовая лопатка

Комплектуется по умолчанию, подходит для основных типов сыпучих материалов.

Рекомендуется применять данный тип лопатки для контроля уровня материалов с насыпной плотностью от 500 г/л (500 кг/м3) и более.

Двойная лопатка (Д)(по заказу)
Рекомендуется применять данный тип лопатки для контроля уровня лёгких материалов с насыпной плотностью от 100г/л (100кг/м3) до 500 г/л (древесная стружка, опилки и др.)

ДУ-03

ДУ-04

ДУ-06

ДУ-05

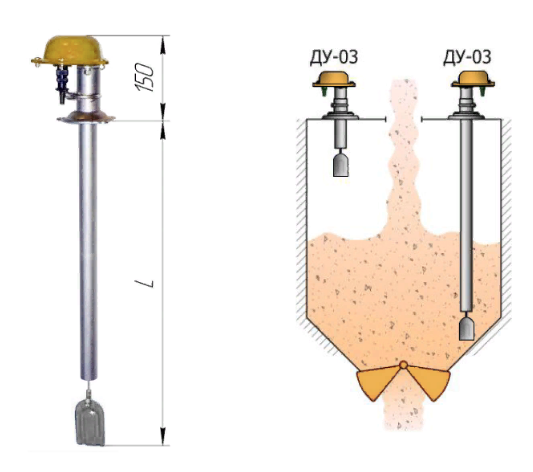

Устанавливается на крыше резервуара вертикально.

Длина погружение выбирается из ряда L=0,2; 0,6; 1,0; 1,6 (м); или по заказу, но не более 2 метров.

Допустимая температура контролируемой среды -40…+400°С

Имеет возможность плавной регулировки длины погружения за счёт регулируемого фланца.

            от 9 120 руб.

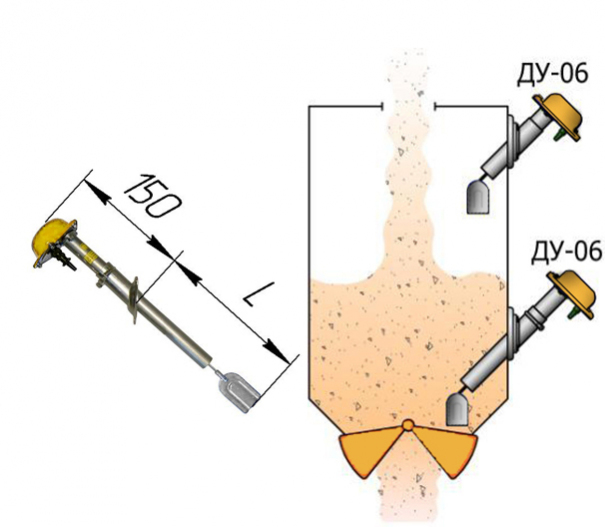

Устанавливается на боковой поверхности резервуара под углом.

При установке требуется соблюдать ориентацию установки датчика и монтажной детали.

Длина погружения L=0,3 (м).

Допустимая температура контролируемой среды -40…+400°С

             от 9 900 руб.

Устанавливается на боковой поверхности резервуара горизонтально.

При установке требуется соблюдать ориентацию установки датчика и монтажной детали.

Длина погружения L=0,2; 0,6; 1,0; 1,6 (м); или по заказу, но не более 2 метров.

Допустимая температура контролируемой среды -40…+400°С

            от 8 340 руб.

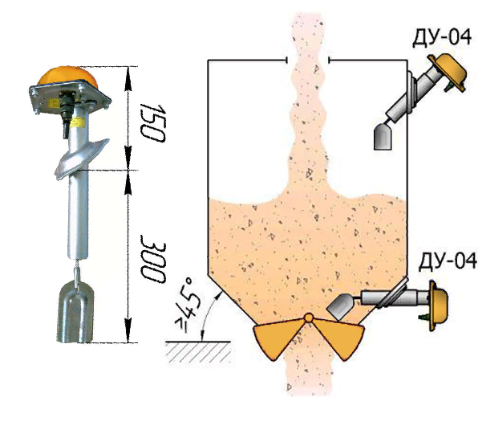

Устанавливается на боковой поверхности резервуара под углом.

Длина погружения выбирается из ряда L=0,2; 0,6; 1,0; 1,6 (м).

При установке требуется соблюдать ориентацию установки датчика и монтажной детали.

Допустимая температура контролируемой среды -40…+400°С

Имеет возможность плавной регулировки длины погружения за счёт регулируемого фланца.

            от 10 260 руб.

каталог

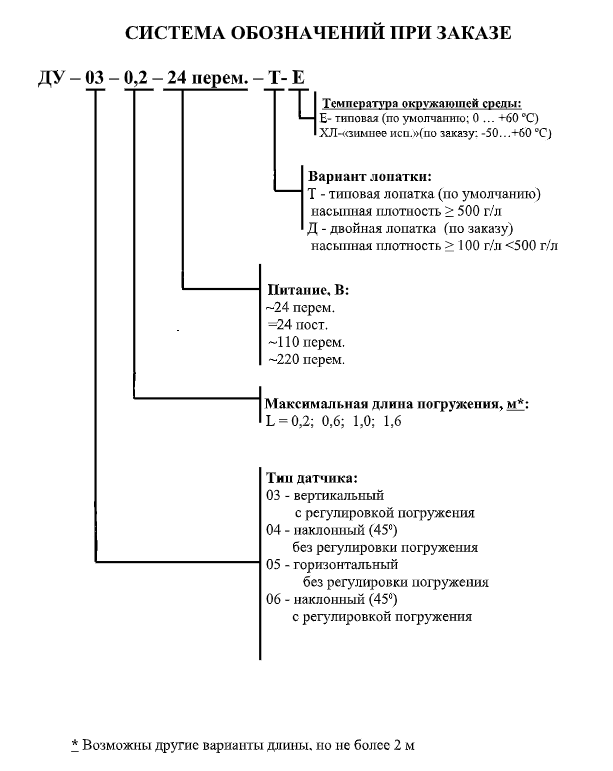

Пример заказа:

ДУ-03-1,0-220В-Д-Хл

- датчик уровня 03 модификации

- длина погружаемой части 1м

- напряжение 220В

- (Д) двойная лопатка

- (Т) типовая лопатка

- (Хл) «зимнее» морозостойкое исполнение
